W11SC船用卷板機
概述
船用三輥對稱式卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞桿而獲得，為液壓傳動；通過特殊設計減速機分別帶動全滾動軸承的兩下輥作旋轉運動，為卷制板材提供扭矩；在下輥下部設有多組托輥，以提高下輥的剛度，并可進行垂直調節；在上輥的上部設有剛性大梁，在大梁與上輥之間設有多組托輥，以提高上輥的剛度；適用于超寬圓弧形零件的卷制。可卷板厚3mm-50mm,板寬21000mm的板料。

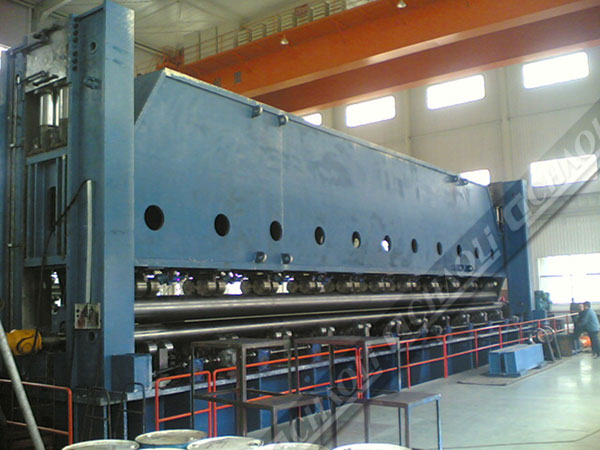

產品展示
 |  |  |
產品描述
1.全密閉設計，防止灰塵進入；
2.全鋼焊接結構，設備剛性強，并采用計算機有限元計算分析法進行優化設計計算；
3.兩下輥有支承輥，提高卷制工件精度及機器整體性能。
4.采用電氣集中控制，操作簡單、方便；
5.控制臺采用人性華設計，操作簡便方便；
6.集中潤滑系統。
